Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Терминал снабжения жилищем A2001 | Тангаж: | 2.00mm |
|---|---|---|---|
| Номер штыря: | 02PIN | 18PIN | Материал: | HSG: PA66, TER: Бронза светомассы, Золото-вспышка orTin-покрыла |
| Строка: | одиночный | оценка защиты от огня: | UL 94V-0 |
| Высокий свет: | Соединители платы с печатным монтажом,Соединители Pcb связывают проволокой для восхождения на борт,Соединитель тангажа UL94V-0 2mm |
||
провод для восхождения на борт снабжения жилищем PA66 тангажа 2.00mm соединителя/терминала полуженного или Золото-вспышки
Описание:

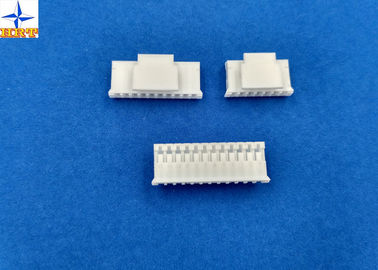

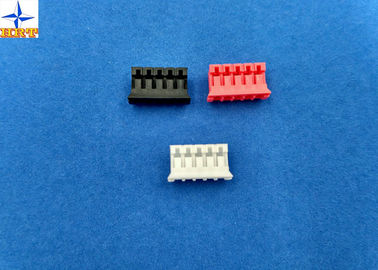

1. A2001series A2001H-NP A2001HB-NP (одиночная строка расквартировывая соответствующий терминал серии A2001-T)
2, снабжение жилищем использовали материалы: PA66, галоид свободный, оценка защиты от огня UL 94-V0. Минимальное пакуя количество 1000pcs/bag.
3. одиночное снабжение жилищем строки мы имеем 2P~ 18P, емкость добычи 30 до 50 KPCS.

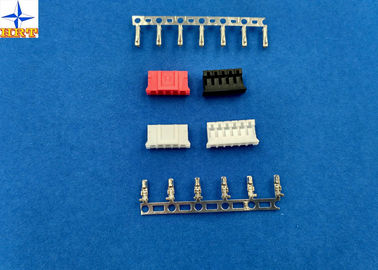

4.Terminals проштемпелеваны бронзой светомассы, E-штемпелюя перед полуженный или Золото-вспышка, полудила нас вызывая A2001-TPe, позолоченное мы вызывая A2001-GPe, минимальное пакуя количество 20,000pcs/Reel. Емкость добычи 300 до 400 KPCS.
ряд провода 5.Terminals': AWG #26--#30, изоляция OD is1.30mm (Макс).
| Описание теста | Процедура | Требование |
|
Контактное сопротивление |
Соединители ответной части, измерение сухой цепью, 20mV максимальным, 10mA. (Основанный на JIS C5402 5,4) | 20mΩ (максимальное) |
| Сопротивление изоляции | Соединители ответной части, придаютDC 500vмеждусмежными терминалом или землей. (Основанный на методе 302 Cond JIS C5402 5.2/MIL-STD-202. B) | 1000 MΩ (MIN.) |
| Диэлектрическое выдерживая напряжение тока | Соединители ответной части, придают AC 800V (rms) на 1 минута между смежными терминалом или землей. (Основанный на методе 301 JIS C5402 5.1/MIL-STD-202)) | Отсутствие нервного расстройства. |
| Контактное сопротивление на гофрированной части | Гофрируйте применимый провод дальше к терминалу, измерению сухой цепью, 20mV (максимальным). , 10mA. | 5mΩ (максимальное) |
| Текущее ставк | максимум 2A AC/DC |
| Расклассифицированное напряжение тока | 100V AC/DC |
| Выдержите напряжение тока | 800V AC/minute |
| Сопротивление изоляции | Минута 1000MΩ |
| Контактное сопротивление | 10MΩ максимальное |
| Рабочая температура | -25 - 85°C |
