| Место происхождения: | Dongguan, Китай (материк) |
| Фирменное наименование: | HRT |
| Сертификация: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Номер модели: | A2004H-2XNP |
| Количество мин заказа: | 5000 шт |
|---|---|
| Цена: | Negotiated |
| Упаковывая детали: | Мешок с внешней коробкой |
| Время доставки: | через 5 до 8 рабочих дней после проверенной оплаты |
| Условия оплаты: | TT, западное соединение, Paypal, L/C |
| Поставка способности: | 28 миллионов ПК в месяц |
| Категория: | Onnector LVDS | Соответствующая вафля: | Серия строки A2004WR/WV двойная |
|---|---|---|---|
| Воспламеняемость: | UL94V-0 | Цепи: | 4 до 48 штыря (положение) |
| Материал: | PA66 | Род: | Штепсельная розетка |
| Высокий свет: | Гофрируйте соединитель стиля,Соединители LVDS,Двойной соединитель строки LVDS |
||

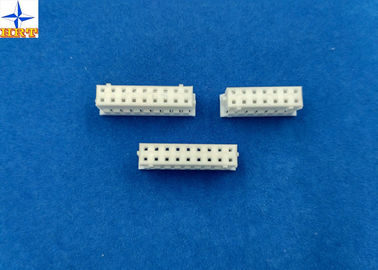

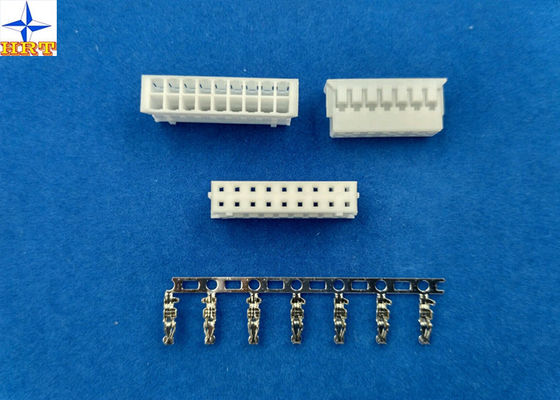

провод тангажа 2.0мм для восхождения на борт соединителей стиля Кримп удваивает строка без замка
1, детальные данные по характеристики продукта
| Основные данные по размера | |||
| Соответствующие терминалы | Серия А2004 | ||
| Применение | Удваивает, провод-к-доска | ||
| Тангаж | 2.00мм | ||
| Цвет | белый | ||
| Строка | двойной | ||
| Заприте к сопрягая части | без | ||
| Ряд провода | АВГ22# к 28# | ||
| Диаметр изоляции провода | 1.50мм Макс. | ||
| Терминальные материалы | полуженный материал бронзы светомассы, или финиш золото-вспышки | ||
| Электрические свойства | |||
| Настоящая оценка | 3,0 АК, ДК | ||
| Оценка напряжения тока | АК 250 В, ДК | ||
| Контактное сопротивление | 10 мΩ Макс | ||
| Сопротивление изоляции | минута 1000 мΩ | ||
| Выдерживая напряжение тока | 800В АК/минуте | ||
| Механические свойства | |||
| Диапазон температур | -25℃ к ℃ 85 | ||
| Другая информации проверка пожалуйста незлая следующее изображение. | |||
2, родственный чертеж и отчет
Изображения Фоллловинг вне отчет по испытаниям и точный технический чертеж для вашей информации, пожалуйста незлая проверка она, желает она может помочь вам получить что вам действительно нужно.
Механическое представление
| Описание теста | Процедура | Требование | ||
| 5-1 | Сила ввода & разведения привода | Введите и разделите соединители на тарифе скорости 25±3мм/минута. | См. параграф 7 | |
| 5-2 | Гофрировать вытягивает вне силу | Исправьте гофрированный терминал, приложите осевое вытяните вне силу на проводе на крысе скорости 25±3мм/минута. (Основанный на ДЖИС К5402 6,8) | АВГ#22 | 4.0кгф (минута) |
| АВГ#24 | 3.0кгф (минута) | |||
| АВГ#26 | 2.0кгф (минута) | |||
| АВГ#28 | 1.0кгф (минута) | |||
| 5-3 | Терминальная сила ввода. | Введите гофрированный терминал в снабжение жилищем. | 1.50кгф (максимальное) | |
| 5-4 | Сила удерживания терминала/снабжения жилищем. | Приложите осевое вытяните вне силу на тарифе скорости 25±3мм/минута на терминале собранном в снабжении жилищем. | 1.50кгф (минимальное) | |
| 5-5 | Сила удерживания Пин | Придайте осевую силу нажима на тарифе скорости 25±3мм/минута | 1.50кгф (минимальное) | |
| 5-6 | Заприте на задвижку прочность выхода | Сопрягайте соединители и вытягивайте врозь до тех пор пока обе защелки не будут ломать на тарифе скорости 25±3мм/минута | 7.00кгф (минимальное) | |
| 5-7 | Стойкость | Сопряганный до 50 циклов повторно тарифом цикла 10 в минуту. | Контактное сопротивление 20мΩ (максимальное) | |
| 5-8 | Вибрация |
Амплитуда: 1.5мм П-П Время стреловидности: 10-55-10 Хз в 1 мельчайшей продолжительности: 2 часа в каждом С.И.З аксес. (Основанный на МИЛ-СТД-202 методе 201А) |
Возникновение отсутствие повреждения. Контактное сопротивление 20мΩ (максимальное) Скачкообразность 1 μсек. (Максимальный) |
|
| 5-9 | Физический удар | ² 490м/с {50Г}, 3 хода в каждом С.И.З аксес. (Основанный на методе 213Б Конд ДЖИС К0041/МИЛ-СТД-202. А) | ||
3, применение фид этих продукт
Этот продукт начат для ПДП, ЛКД, или небольшого оборудования электроники. Потому что мы можем контролировать коэффициент НПЛ под очень низким значением, поэтому наши части приняты фамоузе и международной компанией как ТПВ, Эмерсон, Амфенол Корпорация, Скывортх, етк. и все продукты аттестуйте ДОСТИГАЕМОСТЬЮ, УЛ, РоХС. Для защиты евироньмэнт, некоторые части галоид свободный.
