Спесифяктион:
Общая информация:
Категория: Терминалы Кримп
Серия: А1250-Т или А1250М-Т
Применение: Сигнал
Физическая информация:
Материал: Бронза светомассы
Финиш: Полуженный
Тип упаковки: Вьюрок
Интерфейс прекращения: Кримп или обжатие стиля
Диаметр изоляции провода: 0.90мм
Электрическая & механическая информация:
Настоящая оценка: 1А АК, ДК
Оценка напряжения тока: 125В АК, ДК
Контактное сопротивление: 20мΩ Макс
Сопротивление изоляции: Минута 100МΩ
Выдерживая напряжение тока: 500В АК/минуте
Диапазон температур: -25℃ к ℃ 85
Упорядочение информации:
| Номер детали. |
Ряд провода |
Изоляция О.Д. |
Материал |
Финиш |
Кты/вьюрок |
| А1250-ТПЭ |
АВГ28#-#32 |
0.90мм (Макс) |
Бронза светомассы |
Полуженный |
15Кпкс/рел |
| А1250-ТПЭ-Л |
АВГ#32-#34 |
| А1250М-ТПЭ |
АВГ#26-#32 |
1.0мм (Макс) |
| Примечание: |
Э-штемпелевать перед полуженный или Золото-вспышка |
Отчет чертежа & по испытаниям:
Пожалуйста добросердечно проверите следующую информацию для того чтобы приказать правые продукты.
|
1. объем
Эта спецификация покрывает требования для эксплуатационных характеристик продукта провода тангажа 1.25мм взойти на борт
серия соединителей.
2. Конструкция, размеры, материал & плакировка

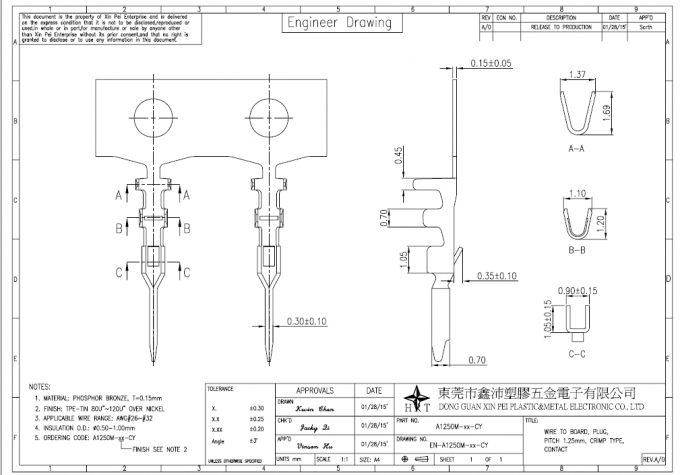

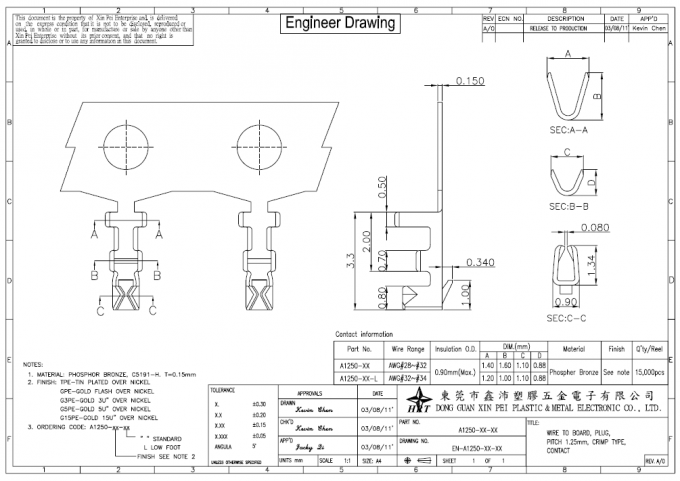

См. прикрепленные чертежи
3. Оценки & применимые провода
| Деталь |
Стандартный |
| Расклассифицированное напряжение тока (максимальное) |
125В АК/ДК |
Изоляция О.Д. 1.00мм (максимальная) |
| Расклассифицированные настоящие (максимальный) и применимые провода |
АВГ#28 |
1А АК/ДК |
| АВГ#30 |
1А АК/ДК |
| АВГ#32 |
0.8А АК/ДК |
| Температурная амплитуда температуры окружающей среды |
-25℃ | +85℃* |
*: Включая терминальное повышение температуры
4. Электрическое представление
| Описание теста |
Процедура |
Требование |
| 4-1 |
Контактное сопротивление
|
Соединители ответной части, измерение сухой цепью, 20мВ максимальным, 10мА. (Основанный на ДЖИС К5402 5,4) |
20мΩ (максимальное) |
| 4-2 |
Сопротивление изоляции |
Соединители ответной части, придают ДК 500В между смежными терминалом или землей. (Основанный на методе 302 Конд ДЖИС К5402 5.2/МИЛ-СТД-202. Б) |
100МΩ (минимальное) |
| 4-3 |
Диэлектрическое выдерживая напряжение тока |
Сопрягайте соединители, придавайте АК 500В (рмс) на 1 минута между смежными терминалом или землей. (Основанный на методе 301 ДЖИС К5402 5.1/МИЛ-СТД-202) |
Отсутствие нервного расстройства. |
| 4-4 |
Контактное сопротивление на гофрированной части |
Гофрируйте применимый провод дальше к терминалу, измерению сухой цепью, 20мВ (максимальным). , 10мА. |
5мΩ (максимальное) |
5. Механическое представление
| Описание теста |
Процедура |
Требование |
| 5-1 |
Сила ввода & разведения привода |
Введите и разделите соединители на тарифе скорости 25±3мм/минута. |
См. параграф 7 |
| 5-2 |
Гофрировать вытягивает вне силу |
Исправьте гофрированный терминал, приложите осевое вытяните вне силу на проводе на крысе скорости 25±3мм/минута. (Основанный на ДЖИС К5402 6,8) |
АВГ#28 |
1.0кгф (минута) |
| АВГ#30 |
0.8кгф (минута) |
| АВГ#32 |
0.5кгф (минута) |
| 5-3 |
Терминальная сила ввода. |
Введите гофрированный терминал в снабжение жилищем. |
0.50кгф (максимальное) |
| 5-4 |
Сила удерживания терминала/снабжения жилищем. |
Приложите осевое вытяните вне силу на тарифе скорости 25±3мм/минута на терминале собранном в снабжении жилищем. |
0.50кгф (минимальное) |
| 5-5 |
Сила удерживания Пин |
Придайте осевую силу нажима на тарифе скорости 25±3мм/минута |
0.50кгф (минимальное) |
| 5-6 |
Стойкость |
Сопряганный до 50 циклов повторно тарифом цикла 10 в минуту. |
Контактное сопротивление 40мΩ (максимальное) |
| 5-7 |
Вибрация |
Амплитуда: 1.5мм П-П
Время стреловидности: 10-55-10 Хз в 1 мельчайшей продолжительности: 2 часа в каждом С.И.З аксес.
(Основанный на МИЛ-СТД-202 методе 201А)
|
Возникновение отсутствие повреждения.
Контактное сопротивление 40мΩ (максимальное)
Скачкообразность 1 μсек. (Максимальный)
|
| 5-8 |
Физический удар |
² 490м/с {50Г}, 3 хода в каждом С.И.З аксес. (Основанный на методе 213Б Конд ДЖИС К0041/МИЛ-СТД-202. А) |
|
|
6. Экологические показатели и другие
| Описание теста |
Процедура |
Требование |
| 6-1 |
Повышение температуры |
Расклассифицированная настоящая нагрузка нося. (Основанный на УЛ 498) |
30℃ (максимальное) |
| 6-2 |
Сопротивление жары |
85±2℃, 96 часов (основанных на методе 108А Конд ДЖИС К0021/МИЛ-СТД-202. А) |
Возникновение отсутствие повреждения.
Контактное сопротивление 40мΩ (максимальное)
|
| 6-3 |
Холодное сопротивление |
-25±3℃, 96 часов (основанных на ДЖИС К0020) |
| 6-4 |
Влажность |
Температура: 40±2℃
Относительная влажность: 90~95%
Продолжительность: 96 часов
(Основанный на методе 103Б Конд ДЖИС К0022/МИЛ-СТД-202. Б)
|
Возникновение отсутствие повреждения.
Контактное сопротивление 40мΩ (максимальное)
Сопротивление изоляции 10МΩ (минимальное)
Диэлектрическое выдерживая напряжение тока должно встретить 4-3
|
| 6-5 |
Задействовать температуры |
5 циклов:
a) -55℃ 30 минут
b) +85℃ 30 минут
(Основанный на ДЖИС К0025)
|
Возникновение отсутствие повреждения.
Контактное сопротивление 40мΩ (максимальное)
|
| 6-6 |
Брызги соли |
Полуженный 16 часов/позолоченные 24 часа выдержки к брызгам соли от решения 5±1% на 35±2℃. (Основанный на методе 101К Конд ДЖИС К0023/МИЛ-СТД-202. Б) |
| 6-7 |
Газ СО2 |
24 часа подвержения к 50±5ппм.
Газ СО2 на 40±2℃.
|
| 6-8 |
Газ НХ3 |
подвержение 40 минут к газу НХ3 испаряясь от решения амиака 28%. |
| 6-9 |
Солдерабилиты |
Паяя время: сек 5±0.5.
Температура припоя: 245±5℃
|
Припой моча 95% из погруженной области должен не показать никакие свободные пространства, отверстия штыря |
| 6-10 |
Сопротивление к паяя жаре
(ПОГРУЖЕНИЕ)
|
Метод бака припоя
Паяя время: сек 10±0.5.
Температура припоя: 260±5℃
Метод припоя железный
Паяя время: сек 5±0.5.
Температура припоя: 370℃ | 400℃
|
Возникновение отсутствие повреждения. |
| 6-11 |
Сопротивление к паяя жаре (СМТ) |
Рефловинг
См. параграф 8
Припаяйте железный метод
Паяя время: сек 5±0.5.
Температура припоя: 370℃ | 400℃
|
Возникновение отсутствие повреждения. |
7. Сила ввода/разведения привода
[Блок: кгф]
| Цепи |
На инициале |
Цепи |
На инициале |
| Ввод (максимальный) |
Разведение (минимальное) |
Ввод (максимальный) |
Разведение (минимальное) |
| 02 |
2,00 |
0,28 |
11 |
6,50 |
0,62 |
| 03 |
2,50 |
0,30 |
12 |
7,00 |
0,65 |
| 04 |
3,00 |
0,33 |
13 |
7,50 |
0,68 |
| 05 |
3,50 |
0,38 |
14 |
8,00 |
0,71 |
| 06 |
4,00 |
0,43 |
15 |
8,50 |
0,74 |
| 07 |
4,50 |
0,48 |
16 |
9,00 |
0,77 |
| 08 |
5,00 |
0,53 |
17 |
9,50 |
0,80 |
| 09 |
5,50 |
0,56 |
18 |
10,00 |
0,83 |
| 10 |
6,00 |
0,59 |
|
|
|
|
