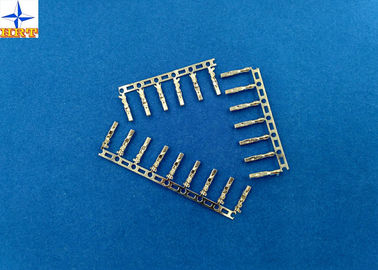

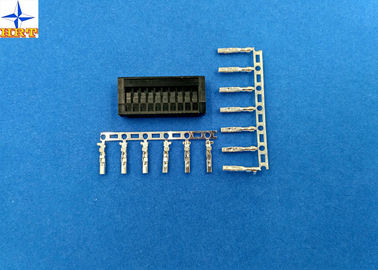

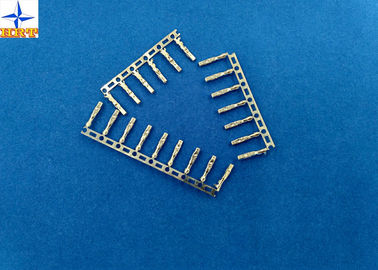

Гофрируйте соединители бронзы светомассы соединителя провода полуженные терминалами для АВГ30# к 26#

Гофрируйте соединители бронзы светомассы соединителя провода полуженные терминалами для АВГ30# к 26#

    • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#
    • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#
    • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#
  • Crimp Wire Connector Terminals Tin Plated Phosphor Bronze Connectors For AWG30# To 26#

    Подробная информация о продукте:

    Место происхождения: Dongguan, Китай (материк)
    Фирменное наименование: HRT
    Сертификация: ISO9001/ ISO14001/UL/RoHS/REACH
    Номер модели: A2001-TPE

    Оплата и доставка Условия:

    Количество мин заказа: 50К ПКС
    Цена: Negotiated
    Упаковывая детали: бумажный поднос с вне картон
    Время доставки: через 5 до 8 рабочих дней после проверенной оплаты
    Условия оплаты: TT, западное соединение, Paypal, L/C
    Поставка способности: 100 миллионов ПК в месяц
    Онлайн консультант
    Подробное описание продукта
    Шаг: 2.0mm Ряд провода: АВГ#30 - #26
    Материал: Светомасса Bronzne Отделка: полуженный или золот-вспышка
    Тип разъема: стержень connnector провода Изоляция O.D: 1.30mm (Макс)



    1, спецификация из продукта включая основные свойства данным по размера, электрическим и механическим.

    Основные данные по размера
    Стиль интерфейса прекращения кримп или обжатие
    Методы обработки Э-штемпелевать перед полуженный или золото-вспышка
    Изоляция О.Д. 1.30мм (Макс)
    Номер детали. А2001-ТПЭ или А2001-ГПЭ
    Сопрягаемый соединитель Серия А2001Х/ХБ или серия А2009Х
    Применение Сигнал, провод взойти на борт типа

    Электрические свойства
    Настоящая оценка 2 АК, ДК
    Оценка напряжения тока 100В АК, ДК
    Контактное сопротивление 10мΩ Макс
    Сопротивление изоляции Минута 1000 МΩ
    Выдерживая напряжение тока 800В АК/минуте

    Механические свойства
    Диапазон температур -25℃ к ℃ 85
    Другая информации проверка пожалуйста незлая следующее изображение.






    2, родственный чертеж и отчет

    Следующие изображения технический чертеж и отчет по испытаниям для вашей ссылки, желает эти может помочь вам купить идеальные и правые части от нас. Спасибо!

    Гофрируйте соединители бронзы светомассы соединителя провода полуженные терминалами для АВГ30# к 26#

    3. Оценки & применимые провода



    Деталь Стандартный
    Расклассифицированное напряжение тока (максимальное) 100В АК/ДК Изоляция О.Д. 1.50мм (максимальная)
    Расклассифицированные настоящие (максимальный) и применимые провода АВГ#24 2.0А АК/ДК
    АВГ#26 1.5А АК/ДК
    АВГ#28 1.0А АК/ДК
    АВГ#30 0.5А АК/ДК
    Температурная амплитуда температуры окружающей среды -25℃ | +85℃*

    *: Включая терминальное повышение температуры





    4. Электрическое представление



    Описание теста Процедура Требование
    4-1



    Контактное сопротивление



    Соединители ответной части, измерение сухой цепью, 20мВ максимальным, 10мА. (Основанный на ДЖИС К5402 5,4) 10мΩ (максимальное)
    4-2 Сопротивление изоляции Соединители ответной части, придают ДК 500В между смежными терминалом или землей. (Основанный на методе 302 Конд ДЖИС К5402 5.2/МИЛ-СТД-202. Б) 1000МΩ (минимальное)
    4-3 Диэлектрическое выдерживая напряжение тока Сопрягайте соединители, придавайте АК 800В (рмс) на 1 минута между смежными терминалом или землей. (Основанный на методе 301 ДЖИС К5402 5.1/МИЛ-СТД-202) Отсутствие нервного расстройства.
    4-4 Контактное сопротивление на гофрированной части Гофрируйте применимый провод дальше к терминалу, измерению сухой цепью, 20мВ (максимальным). , 10мА. 5мΩ (максимальное)







    3, вопросы и ответы


    К: Вы позволяете множественному дизайну в установку?
    А: Ес.Ве признавают обслуживание ОЭМ/ОДМ и позволяют множественному дизайну в установку.

    К: Сколько времени доставка принимает?
    А: Оно зависит от положения и количества назначения. В большинств развитой стране, доставка Фед кс/УПС/ДХЛ нормально 2-3 дня (исключая выходных).

    К: Как товары упакованы?
    А: Обычно в неудачах ПЭ, трубке, трубе и с внешней коробкой коробки.



    4, мы можем предложить множественную, безопасную и быструю пересылку для вас!

    Мы имеем очень хорошее сотрудничество с компанией по доставке фамоузе мира, и консервная банка предлагает нам хорошее обслуживание и благоприятную цену. Она уверена что каждое дело между нами будет быстро и счастливо. Выберите нас! Позвольте нам соединить реалистический и электронный мир.
