снабжения жилищем соединителя смещения изоляции тангажа 0.8мм с материалом А0800 ЛКП
1, детальная спецификация:
1. элементарные сведения:
- Цвет: свет-желтый
- Но. строки: одиночный
- Цепи: 2пин к 22пин
- Покрытый: Позолоченный
- Изоляция О.Д.: 0.39мм
- Соответствуют части: Вафля серии А0800
- Материал снабжения жилищем: ЛКП (галоид свободный); стандартное ПА46
- Материал контактов: бронза светомассы/полуженный
- Тип установки: Поверхностный держатель
2. электрическая характеристика:
- Настоящая оценка: 0.5А АК, ДК (АВГ#30); 0.2А АК, ДК (АВГ#36)
- Оценка напряжения тока: 30В АК, ДК
- Контактное сопротивление: 20мΩ Макс
- Сопротивление изоляции: 100мΩ
- Выдерживая напряжение тока: 200В АК/минуте
3. механическая характеристика:
- Диапазон температур: - 25°К ~+85°К
Другие детальные данные пожалуйста проверяют внизу изображения.

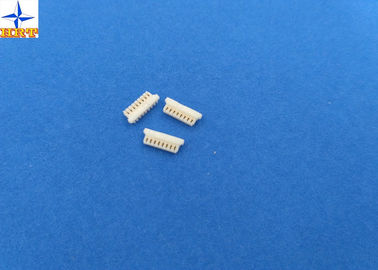

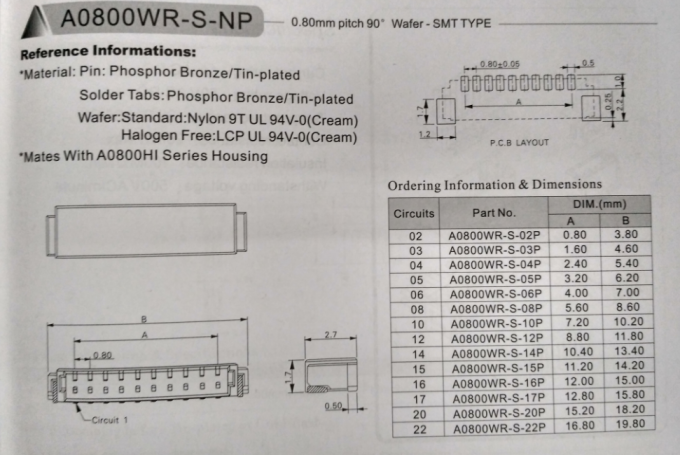

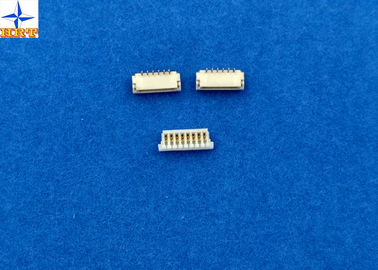

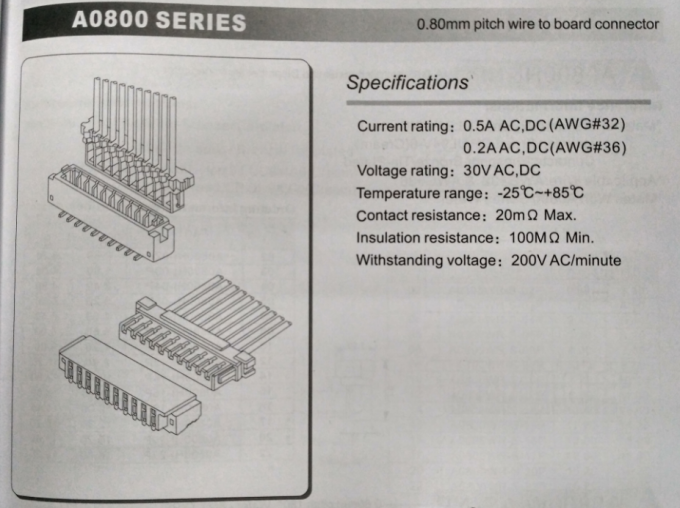

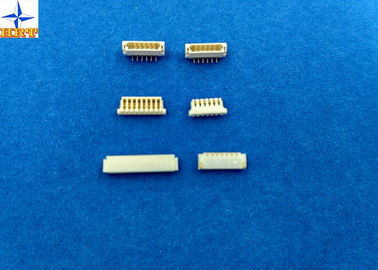

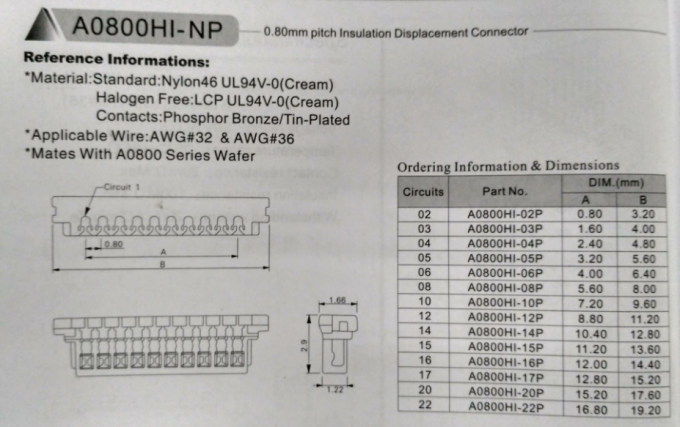

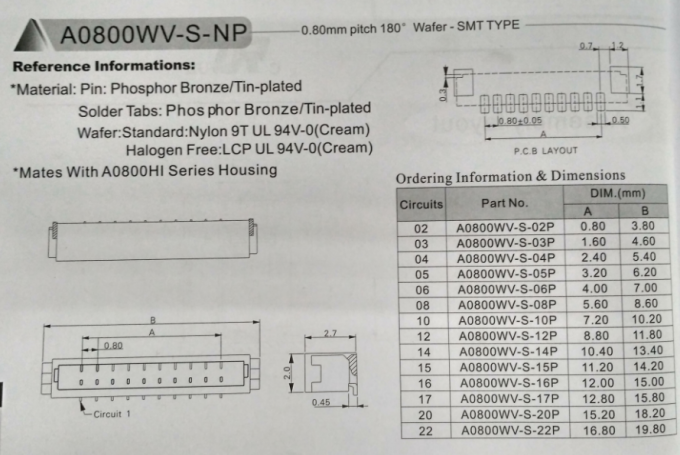

2, родственный технический чертеж и отчет по испытаниям
Прикрепленное изображение наш стандартный технический чертеж и отчет для вашей ссылки, оно поможет вам к
знайте наши характеристику продукта, тогда вас смогите выбрать правые модели.
|
3. Оценки & применимые провода
| Деталь |
Стандартный |
| Расклассифицированное напряжение тока (максимальное) |
30В АК/ДК |
Изоляция О.Д. 0.38мм (максимальная) |
| Расклассифицированные настоящие (максимальный) и применимые провода |
АВГ#32 0.5А АК/ДК |
| Температурная амплитуда температуры окружающей среды |
-25℃ | +85℃ |
*: Включая терминальное повышение температуры
4. Электрическое представление
| Описание теста |
Процедура |
Требование |
| 4-1 |
Контактное сопротивление
|
Соединители ответной части, измерение сухой цепью, 20мВ максимальным, 10мА. (Основанный на ДЖИС К5402 5,4) |
20мΩ (максимальное) |
| 4-2 |
Сопротивление изоляции |
Соединители ответной части, придают ДК 500В между смежными терминалом или землей. (Основанный на методе 302 Конд ДЖИС К5402 5.2/МИЛ-СТД-202. Б) |
100МΩ (минимальное) |
| 4-3 |
Диэлектрическое выдерживая напряжение тока |
Сопрягайте соединители, придавайте АК 200В (рмс) на 1 минута между смежными терминалом или землей. (Основанный на методе 301 ДЖИС К5402 5.1/МИЛ-СТД-202) |
Отсутствие нервного расстройства. |
| 4-4 |
Контактное сопротивление на гофрированной части |
Гофрируйте применимый провод дальше к терминалу, измерению сухой цепью, 20мВ (максимальным). , 10мА. |
5мΩ (максимальное) |
5. Механическое представление
| Описание теста |
Процедура |
Требование |
| 5-1 |
Сила ввода & разведения привода |
Введите и разделите соединители на тарифе скорости 25±3мм/минута. |
См. параграф 7 |
| 5-2 |
Свяжите проволокой вытяните вне силу |
Вытягивать нагрузку будет приложен к правильно прекращенному проводу параллельно и перпендикулярным направлениям. Будет измерена нагрузка для того чтобы вытянуть провод из гнезда или сломать провод. |
Параллельное направление |
Перпендикулярное направление |
| 0,30 кгф (минимального) |
0,15 кгф (минимального) |
| 5-3 |
Сила удерживания терминала/снабжения жилищем. |
Приложите осевое вытяните вне силу на тарифе скорости 25±3мм/минута на терминале собранном в снабжении жилищем. |
0.25кгф (минимальное) |
| 5-4 |
Сила удерживания Пин |
Придайте осевую силу нажима на тарифе скорости 25±3мм/минута |
0.25кгф (минимальное) |
| 5-5 |
Стойкость |
Сопряганный до 50 циклов повторно тарифом цикла 10 в минуту. |
Контактное сопротивление 40мΩ (максимальное) |
| 5-6 |
Вибрация |
Амплитуда: 1.5мм П-П
Время стреловидности: 10-55-10 Хз в 1 мельчайшей продолжительности: 2 часа в каждом С.И.З аксес.
(Основанный на МИЛ-СТД-202 методе 201А)
|
Возникновение отсутствие повреждения.
Контактное сопротивление 40мΩ (максимальное)
Скачкообразность 1 μсек. (Максимальный)
|
| 5-7 |
Физический удар |
² 490м/с {50Г}, 3 хода в каждом С.И.З аксес. (Основанный на методе 213Б Конд ДЖИС К0041/МИЛ-СТД-202. А) |
|
|
6. Экологические показатели и другие
| Описание теста |
Процедура |
Требование |
| 6-1 |
Повышение температуры |
Расклассифицированная настоящая нагрузка нося. (Основанный на УЛ 498) |
30℃ (максимальное) |
| 6-2 |
Сопротивление жары |
85±2℃, 96 часов (основанных на методе 108А Конд ДЖИС К0021/МИЛ-СТД-202. А) |
Возникновение отсутствие повреждения.
Контактное сопротивление 40мΩ (максимальное)
|
| 6-3 |
Холодное сопротивление |
-25±3℃, 96 часов (основанных на ДЖИС К0020) |
| 6-4 |
Влажность |
Температура: 40±2℃
Относительная влажность: 90~95%
Продолжительность: 96 часов
(Основанный на методе 103Б Конд ДЖИС К0022/МИЛ-СТД-202. Б)
|
Возникновение отсутствие повреждения.
Контактное сопротивление 40мΩ (максимальное)
Сопротивление изоляции 10МΩ (минимальное)
Диэлектрическое выдерживая напряжение тока должно встретить 4-3
|
| 6-5 |
Задействовать температуры |
5 циклов:
a) -55℃ 30 минут
b) +85℃ 30 минут
(Основанный на ДЖИС К0025)
|
Возникновение отсутствие повреждения.
Контактное сопротивление 40мΩ (максимальное)
|
| 6-6 |
Брызги соли |
Полуженный 12 часа/позолоченные 24 часа выдержки к брызгам соли от решения 5±1% на 35±2℃. (Основанный на методе 101К Конд ДЖИС К0023/МИЛ-СТД-202. Б) |
| 6-7 |
Газ СО2 |
24 часа подвержения к 50±5ппм.
Газ СО2 на 40±2℃.
|
| 6-8 |
Газ НХ3 |
подвержение 40 минут к газу НХ3 испаряясь от решения амиака 28%. |
| 6-9 |
Солдерабилиты |
Паяя время: сек 5±0.5.
Температура припоя: 245±5℃
|
Припой моча 95% из погруженной области должен не показать никакие свободные пространства, отверстия штыря |
| 6-10 |
Сопротивление к паяя жаре |
Рефловинг
См. параграф 8
Припаяйте железный метод
Паяя время: сек 5±0.5.
Температура припоя: 370℃ | 400℃
|
Возникновение отсутствие повреждения. |
7. Сила ввода/разведения привода
[Блок: кгф]
| Цепи |
На инициале |
Цепи |
На инициале |
| Ввод (максимальный) |
Разведение (минимальное) |
Ввод (максимальный) |
Разведение (минимальное) |
| 02 |
0,50 |
0,10 |
14 |
1,70 |
0,34 |
| 04 |
0,70 |
0,14 |
15 |
1,80 |
0,36 |
| 08 |
1,10 |
0,22 |
16 |
1,90 |
0,38 |
| 10 |
1,30 |
0,26 |
17 |
2,00 |
0,40 |
| 12 |
1,50 |
0,30 |
20 |
2,30 |
0,46 |
|
