Соединитель бронзы светомассы терминальный, провод СМТ для восхождения на борт соединителя вафли МС 501189 соединителей

Соединитель бронзы светомассы терминальный, провод СМТ для восхождения на борт соединителя вафли МС 501189 соединителей

    • Phosphor Bronze Terminal Connector, SMT Wire To Board Connectors MX 501189 wafer connector
    • Phosphor Bronze Terminal Connector, SMT Wire To Board Connectors MX 501189 wafer connector
    • Phosphor Bronze Terminal Connector, SMT Wire To Board Connectors MX 501189 wafer connector
  • Phosphor Bronze Terminal Connector, SMT Wire To Board Connectors MX 501189 wafer connector

    Подробная информация о продукте:

    Место происхождения: Dongguan, Китай (материк)
    Фирменное наименование: HRT
    Сертификация: ISO9001/ ISO14001/UL/RoHS/REACH
    Номер модели: A1003WV-S-2XNP

    Оплата и доставка Условия:

    Количество мин заказа: 5000 шт
    Цена: USD0.001 to 0.005 per pcs
    Упаковывая детали: Пробка (труба) с коробкой снаружи бумажной
    Время доставки: через 5 до 8 рабочих дней после проверенной оплаты
    Условия оплаты: TT, западное соединение, Paypal, L/C
    Поставка способности: 28 миллионов ПК в месяц
    Онлайн консультант
    Подробное описание продукта
    цвет: свет-желтый Шаг: 1.0mm
    Материалы вафли: PA6T, UL94V-0 Ряд провода: AWG32# к 28#
    Тип упаковки: Трубки Соответствующее снабжение жилищем: Серии A1003 удваивают рядок

    1, детальная спецификация продукта:



    1. Элементарные сведения:

    • Цвет: Свет-желтый
    • Тангаж: 1.00мм
    • Цепи: 16/20/30/32/40/50поситионс
    • Изоляция О.Д.: 0.80мм
    • Материалы Пин: Бронза светомассы или вспышка золота
    • Платы припоя: Вспышка латуни/золота
    • Материал вафли: Нылон6Т, УЛ94В-0
    • Крышка: Нылон6Т, УЛ94В-0
    • Соответствуют снабжение жилищем: Серии А1003 удваивают строка
    • Тип установки: СМТ
    • Применение: Сигнал, провод взойти на борт
    • Терминальные материалы: Бронза светомассы
    • Терминал финиша: Тип полуженный или золото-вспышка
    • Терминальный пакет: 15К ПК/вьюрок
    • Терминальный метод обработки: Э-штемпелевать перед полуженный



    2. Электрическая характеристика:

    • Настоящая оценка: ДК АК 1А
    • Оценка напряжения тока: 50В АК, ДК
    • Контактное сопротивление: 20мΩ Макс
    • Сопротивление изоляции: 100мΩ
    • Выдерживая напряжение тока: 250В АК/минуте



    3. Механическая характеристика:

    • Диапазон температур: - 25°К ~+85°К
    • Терминальная сила ввода: 0.50кгф (максимальное)
    • Сила удерживания терминала/снабжения жилищем: 0.50кгф (минимальное)
    • Сила удерживания Пин: 0.30кгф (минимальное)



    Другие детальные данные пожалуйста проверяют изображения как ниже.




    2, введение для продуктов этой серии

    Пожалуйста незлое извещение продукт этих серий, вы можете купить его как набор, тогда мы предложим вам умеренную цену.

                                                                  Продукт серии А1003
                      Терминал А1003-Т

                        Расквартировывать Двойное снабжение жилищем А1003Х-2СНП
    Одиночное снабжение жилищем А1003Х-НП

                         Вафля Двойной тип строк А1003ВВ-С-2СНП & А1003ВВА-С-2СНП

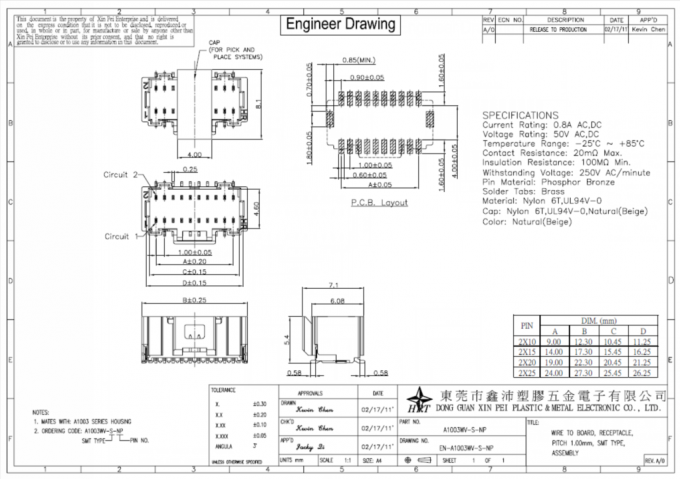

    3, соответствуя технический чертеж & отчет по испытанию

    Под файлом наши технический чертеж и отчет по испытаниям для получения дополнительной информации. Он уверен что это будет а

    хорошая ссылка для вас для того чтобы знать эту серию разделяет ясно.

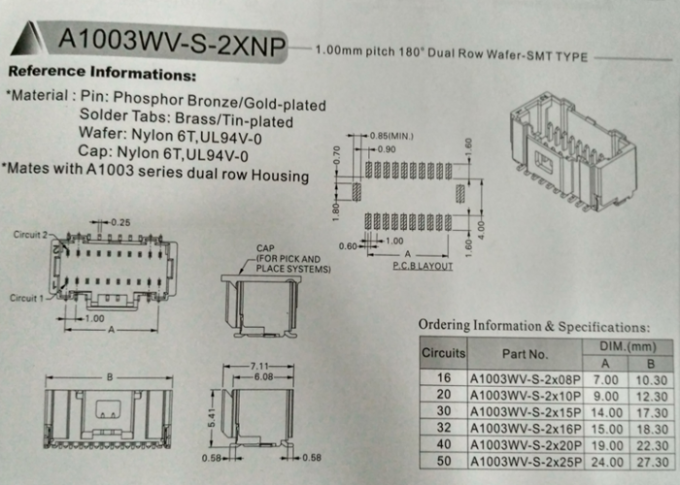

                                                         Чертеж размера

    Соединитель бронзы светомассы терминальный, провод СМТ для восхождения на борт соединителя вафли МС 501189 соединителей

    Соединитель бронзы светомассы терминальный, провод СМТ для восхождения на борт соединителя вафли МС 501189 соединителей

    5. Механическое представление



    Описание теста Процедура Требование
    5-1 Сила ввода & разведения привода Введите и разделите соединители на тарифе скорости 25±3мм/минута. См. параграф 7
    5-2 Гофрировать вытягивает вне силу Исправьте гофрированный терминал, приложите осевое вытяните вне силу на проводе на крысе скорости 25±3мм/минута. (Основанный на ДЖИС К5402 6,8) АВГ#28 1.0кгф (минута)
    АВГ#30 0.5кгф (минута)
    АВГ#32 0.3кгф (минута)
    5-3 Терминальная сила ввода. Введите гофрированный терминал в снабжение жилищем. 0.50кгф (максимальное)
    5-4 Сила удерживания терминала/снабжения жилищем. Приложите осевое вытяните вне силу на тарифе скорости 25±3мм/минута на терминале собранном в снабжении жилищем. 0.50кгф (минимальное)
    5-5 Сила удерживания Пин Придайте осевую силу нажима на тарифе скорости 25±3мм/минута 0.30кгф (минимальное)
    5-6 Стойкость Сопряганный до 50 циклов повторно тарифом цикла 10 в минуту. Контактное сопротивление 40мΩ (максимальное)
    5-7 Вибрация

    Амплитуда: 1.5мм П-П

    Время стреловидности: 10-55-10 Хз в 1 мельчайшей продолжительности: 2 часа в каждом С.И.З аксес.

    (Основанный на МИЛ-СТД-202 методе 201А)

    Возникновение отсутствие повреждения.

    Контактное сопротивление 40мΩ (максимальное)

    Скачкообразность 1 μсек. (Максимальный)

    5-8 Физический удар ² 490м/с {50Г}, 3 хода в каждом С.И.З аксес. (Основанный на методе 213Б Конд ДЖИС К0041/МИЛ-СТД-202. А)





    6. Экологические показатели и другие



    Описание теста Процедура Требование
    6-1 Повышение температуры Расклассифицированная настоящая нагрузка нося. (Основанный на УЛ 498) 30℃ (максимальное)
    6-2 Сопротивление жары 85±2℃, 96 часов (основанных на методе 108А Конд ДЖИС К0021/МИЛ-СТД-202. А)

    Возникновение отсутствие повреждения.

    Контактное сопротивление 40мΩ (максимальное)

    6-3 Холодное сопротивление -25±3℃, 96 часов (основанных на ДЖИС К0020)
    6-4 Влажность

    Температура: 40±2℃

    Относительная влажность: 90~95%

    Продолжительность: 96 часов

    (Основанный на методе 103Б Конд ДЖИС К0022/МИЛ-СТД-202. Б)

    Возникновение отсутствие повреждения.

    Контактное сопротивление 40мΩ (максимальное)

    Сопротивление изоляции 10МΩ (минимальное)

    Диэлектрическое выдерживая напряжение тока должно встретить 4-3

    6-5 Задействовать температуры

    5 циклов:

    a) -55℃ 30 минут

    b) +85℃ 30 минут

    (Основанный на ДЖИС К0025)

    Возникновение отсутствие повреждения.

    Контактное сопротивление 40мΩ (максимальное)

    6-6 Брызги соли Полуженный 12 часа/позолоченные 24 часа выдержки к брызгам соли от решения 5±1% на 35±2℃. (Основанный на методе 101К Конд ДЖИС К0023/МИЛ-СТД-202. Б)
    6-7 Газ СО2

    24 часа подвержения к 50±5ппм.

    Газ СО2 на 40±2℃.

    6-8 Газ НХ3 подвержение 40 минут к газу НХ3 испаряясь от решения амиака 28%.



    6-9 Солдерабилиты

    Паяя время: сек 5±0.5.

    Температура припоя: 245±5℃

    Припой моча 95% из погруженной области должен не показать никакие свободные пространства, отверстия штыря
    6-10 Сопротивление к паяя жаре

    Рефловинг

    См. параграф 8

    Припаяйте железный метод

    Паяя время: сек 5±0.5.

    Температура припоя: 370℃ | 400℃

    Возникновение отсутствие повреждения.







    7. Сила ввода/разведения привода

    [Блок: кгф]

    Цепи На инициале
    Ввод (максимальный) Разведение (минимальное)
    Одиночный 0,20 0,03
    2С08 3,40 0,49
    2С10 4,00 0,55
    2С15 5,50 0,70
    2С16 5,80 0,73
    2С20 7,00 0,85
    2С25 8,50 1,00





    4, вопросы и ответы

    К1: Вы изготовитель или торговая компания?
    А: Мы изготовитель с компанией обрабатывающей промышленности 12 многолетних опытов профессиональной которая специализирует в произведении, научных исследованиях и разработки, продажах разнообразия электронных соединителей, терминалах, вафле етк.

    К2: Как контролировать качество ваших продуктов?
    А: Качество жизнь нашей компании. Управление штата КК каждая процедура согласно программе ИСО9001. Все разделяют аре100% испытанное перед грузить.

    К3: Где ваша фабрика обнаружена местонахождение, и как можем мы посетить там?
    А: Наша компания расположена в городе Донгуан, провинции Гуандун, Китае. Он близко к Шэньчжэню

    К4: Как могу я получить образец?
    А: Образец бесплатно, но гонорар транспорта будет беаред клиентами.



    К5: Чему ваши продукты приложены к?
    А: Наши продукты приложены к автомобильной пользе, оборудованию конммуникатион, промышленной пользе, бытовому прибору, электронике, етк.
