Терминалы соединителя провода Птич 1.27мм, терминалы кримп САТА с материалом Бронзне светомассы

Китай Терминалы соединителя провода Птич 1.27мм, терминалы кримп САТА с материалом Бронзне светомассы поставщик
Терминалы соединителя провода Птич 1.27мм, терминалы кримп САТА с материалом Бронзне светомассы поставщик Терминалы соединителя провода Птич 1.27мм, терминалы кримп САТА с материалом Бронзне светомассы поставщик Терминалы соединителя провода Птич 1.27мм, терминалы кримп САТА с материалом Бронзне светомассы поставщик

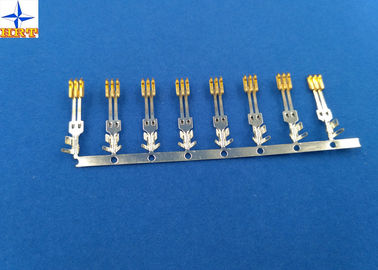

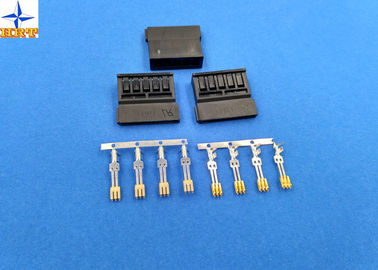

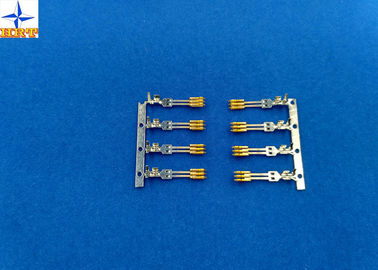

Большие изображения :  Терминалы соединителя провода Птич 1.27мм, терминалы кримп САТА с материалом Бронзне светомассы

Подробная информация о продукте:

Место происхождения: Dongguan, Китай (материк)
Фирменное наименование: HRT
Сертификация: ISO9001/ ISO14001/UL/RoHS/REACH
Номер модели: A3800-T

Оплата и доставка Условия:

Количество мин заказа: ПК 75K
Цена: Negotiated
Упаковывая детали: бумажный поднос с вне картон
Время доставки: через 5 до 8 рабочих дней после проверенной оплаты
Условия оплаты: TT, западное соединение, Paypal, L/C
Поставка способности: 100 миллионов ПК в месяц
Подробное описание продукта
Шаг: 1.27mm Ряд провода: AWG#18 - #22
Материал: Светомасса Bronzne Отделка: Позолоченный
Тип разъема: стержень connnector провода Изоляция O.D: 2.10mm (Макс)
Высокий свет:

Разъем стержня Crimp

,

разъемы провода crimp

Терминалы А3800-Т соединителя провода Птич 1.27мм с материалом Бронзне светомассы



1, спецификация из продукта включая основные свойства данным по размера, электрическим и механическим.



Основные данные по размера
Стиль интерфейса прекращения кримп или обжатие
Методы обработки Э-штемпелевать перед позолоченным
Изоляция О.Д. 2.10мм (Макс)
Номер детали. А3800-Г3ПЭ или А3800Г5ПЭ
Применение сигнал

Электрические свойства
Настоящая оценка 1.5А АК, ДК
Оценка напряжения тока 15В АК, ДК
Контактное сопротивление 20мΩ Макс
Сопротивление изоляции минута 1000мΩ
Выдерживая напряжение тока 500В АК/минуте

Механические свойства
Диапазон температур -25℃ к ℃ 85
Другая информации проверка пожалуйста незлая следующее изображение.






2, родственный чертеж и отчет



Следующие изображения технический чертеж и отчет по испытаниям для вашей ссылки, желает эти может помочь вам купить идеальные и правые части от нас. Спасибо!

Терминалы соединителя провода Птич 1.27мм, терминалы кримп САТА с материалом Бронзне светомассы



1. объем

Эта спецификация покрывает требования для эксплуатационных характеристик продукта серии соединителей потхоок тангажа САТА 1.27мм.





2. Конструкция, размеры, материал & плакировка

См. прикрепленные чертежи





3. Оценки & применимые провода



Деталь Стандартный
Расклассифицированное напряжение тока (максимальное) 15В АК/ДК Изоляция О.Д. 2.10мм (максимальная)
Расклассифицированные настоящие (максимальный) и применимые провода АВГ#18 1.5А АК/ДК
АВГ#20 1.5А АК/ДК
АВГ#22 1.5А АК/ДК
Температурная амплитуда температуры окружающей среды -25℃ | +85℃*

*: Включая терминальное повышение температуры





4. Электрическое представление



Описание теста Процедура Требование
4-1



Контактное сопротивление



Соединители ответной части, измерение сухой цепью, 20мВ максимальным, 10мА. (Основанный на ДЖИС К5402 5,4) 20мΩ (максимальное)
4-2 Сопротивление изоляции Соединители ответной части, придают ДК 500В между смежными терминалом или землей. (Основанный на методе 302 Конд ДЖИС К5402 5.2/МИЛ-СТД-202. Б) 1000МΩ (минимальное)
4-3 Диэлектрическое выдерживая напряжение тока Сопрягайте соединители, придавайте АК 500В (рмс) на 1 минута между смежными терминалом или землей. (Основанный на методе 301 ДЖИС К5402 5.1/МИЛ-СТД-202) Отсутствие нервного расстройства.
4-4 Контактное сопротивление на гофрированной части Гофрируйте применимый провод дальше к терминалу, измерению сухой цепью, 20мВ (максимальным). , 10мА. 10мΩ (максимальное)





5. Механическое представление



Описание теста Процедура Требование
5-1 Сила ввода & разведения привода Введите и разделите привод на тарифе скорости 25±3мм/минута. См. параграф 7
5-2 Гофрировать вытягивает вне силу Исправьте гофрированный терминал, приложите осевое вытяните вне силу на проводе на крысе скорости 25±3мм/минута. (Основанный на ДЖИС К5402 6,8) АВГ#18 кгф 6,0 (минимальное)
АВГ#20 кгф 5,0 (минимальное)
АВГ#22 кгф 4,0 (минимальное)
5-3 Терминальная сила ввода. Введите гофрированный терминал в снабжение жилищем. 0,80 кгф (максимального)
5-4 Сила удерживания терминала/снабжения жилищем. Приложите осевое вытяните вне силу на тарифе скорости 25±3мм/минута на терминале собранном в снабжении жилищем. кгф 3,00 (минимальное)
5-5 Стойкость Сопряганный до 50 циклов повторно тарифом цикла 10 в минуту. Контактное сопротивление 40мΩ (максимальное)
5-6 Вибрация

Амплитуда: 1.5мм П-П

Время стреловидности: 10-55-10 Хз в 1 мельчайшей продолжительности: 2 часа в каждом С.И.З аксес.

(Основанный на МИЛ-СТД-202 методе 201А)

Возникновение отсутствие повреждения.

Контактное сопротивление 40мΩ (максимальное)

Скачкообразность 1 μсек. (Максимальный)

5-7 Физический удар ² 490м/с {50Г}, 3 хода в каждом С.И.З аксес. (Основанный на методе 213Б Конд ДЖИС К0041/МИЛ-СТД-202. А)





6. Экологические показатели и другие



Описание теста Процедура Требование
6-1 Повышение температуры Расклассифицированная настоящая нагрузка нося. (Основанный на УЛ 498) 30℃ (максимальное)
6-2 Сопротивление жары 85±2℃, 96 часов (основанных на методе 108А Конд ДЖИС К0021/МИЛ-СТД-202. А)

Возникновение отсутствие повреждения.

Контактное сопротивление 40мΩ (максимальное)

6-3 Холодное сопротивление -25±3℃, 96 часов (основанных на ДЖИС К0020)
6-4 Влажность

Температура: 40±2℃

Относительная влажность: 90~95%

Продолжительность: 96 часов

(Основанный на методе 103Б Конд ДЖИС К0022/МИЛ-СТД-202. Б)

Возникновение отсутствие повреждения.

Контактное сопротивление 40мΩ (максимальное)

Сопротивление изоляции 100МΩ (минимальное)

Диэлектрическое выдерживая напряжение тока должно встретить 4-3

6-5 Задействовать температуры

5 циклов:

a) -55℃ 30 минут

b) +85℃ 30 минут

(Основанный на ДЖИС К0025)

Возникновение отсутствие повреждения.

Контактное сопротивление 40мΩ (максимальное)

6-6 Брызги соли Полуженный 12 часа/позолоченные 24 часа выдержки к брызгам соли от решения 5±1% на 35±2℃. (Основанный на методе 101Д Конд ДЖИС К0023/МИЛ-СТД-202. Б)
6-7 Припо-способность

Паяя время: сек 5±0.5.

Температура припоя: 245±5℃

Припой моча 95% из погруженной области должен не показать никакие свободные пространства, отверстия штыря
6-8 Сопротивление к паяя жаре

Метод бака припоя

Паяя время: сек 10±0.5.

Температура припоя: 260±5℃

Метод припоя железный

Паяя время: сек 5±0.5.

Температура припоя: 370℃ | 400℃

Возникновение отсутствие повреждения.



7. Сила ввода/разведения привода

[Блок: кгф]

Цепи На инициале
Ввод (максимальный) Разведение (минимальное)
- 4,50 1,00







3, применение фид продукта



Терминал будет использован с снабжением жилищем серии А3800, и работы воли совместно к колодцу представления

в передаче течения и сигнала.



4, вопросы и ответы


К: Вы позволяете множественному дизайну в установку?
А: Ес.Ве признавают обслуживание ОЭМ/ОДМ и позволяют множественному дизайну в установку.

К: Сколько времени доставка принимает?
А: Оно зависит от положения и количества назначения. В большинств развитой стране, доставка Фед кс/УПС/ДХЛ нормально 2-3 дня (исключая выходных).

К: Как товары упакованы?
А: Обычно в неудачах ПЭ, трубке, трубе и с внешней коробкой коробки.



5, мы можем предложить множественную, безопасную и быструю пересылку для вас!



Мы имеем очень хорошее сотрудничество с компанией по доставке фамоузе мира, и консервная банка предлагает нам хорошее обслуживание и благоприятную цену. Она уверена что каждое дело между нами будет быстро и счастливо. Выберите нас! Позвольте нам соединить реалистический и электронный мир.
