провод Молекс 78172 тангажа 1.20мм для восхождения на борт снабжения жилищем для соединителей батареи хона ПУСКОВОЙ ПЛОЩАДКИ мобильных

Китай провод Молекс 78172 тангажа 1.20мм для восхождения на борт снабжения жилищем для соединителей батареи хона ПУСКОВОЙ ПЛОЩАДКИ мобильных поставщик
провод Молекс 78172 тангажа 1.20мм для восхождения на борт снабжения жилищем для соединителей батареи хона ПУСКОВОЙ ПЛОЩАДКИ мобильных поставщик провод Молекс 78172 тангажа 1.20мм для восхождения на борт снабжения жилищем для соединителей батареи хона ПУСКОВОЙ ПЛОЩАДКИ мобильных поставщик провод Молекс 78172 тангажа 1.20мм для восхождения на борт снабжения жилищем для соединителей батареи хона ПУСКОВОЙ ПЛОЩАДКИ мобильных поставщик провод Молекс 78172 тангажа 1.20мм для восхождения на борт снабжения жилищем для соединителей батареи хона ПУСКОВОЙ ПЛОЩАДКИ мобильных поставщик провод Молекс 78172 тангажа 1.20мм для восхождения на борт снабжения жилищем для соединителей батареи хона ПУСКОВОЙ ПЛОЩАДКИ мобильных поставщик

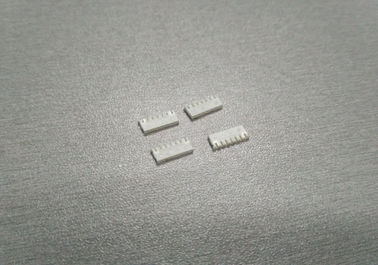

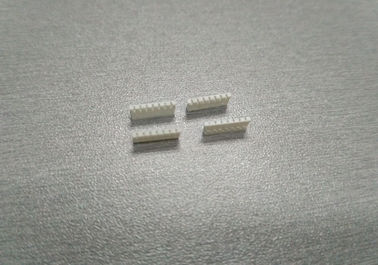

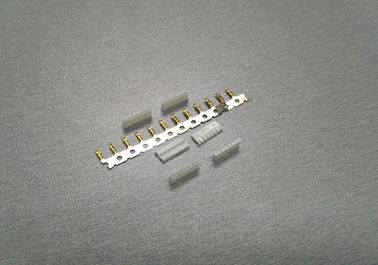

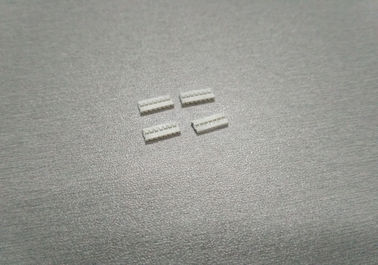

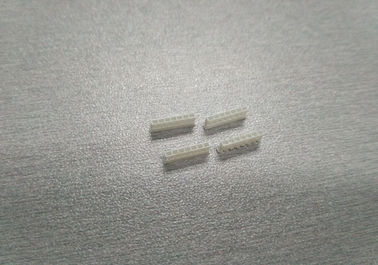

Большие изображения :  провод Молекс 78172 тангажа 1.20мм для восхождения на борт снабжения жилищем для соединителей батареи хона ПУСКОВОЙ ПЛОЩАДКИ мобильных

Подробная информация о продукте:

Место происхождения: Dongguan, Китай (материк)
Фирменное наименование: HRT
Сертификация: ISO9001/ ISO14001/UL/RoHS/REACH
Номер модели: 0010.А1201Х-7П

Оплата и доставка Условия:

Количество мин заказа: 5000 шт
Цена: Negotiation
Упаковывая детали: Мешок с внешней коробкой
Время доставки: через 5 до 8 рабочих дней после проверенной оплаты
Условия оплаты: TT, западное соединение, Paypal, L/C
Поставка способности: ПК 1000k в месяц
Подробное описание продукта
цвет: белый Шаг: 1.20mm
Материал: ПА66 УЛ94В-0; ЛКП УЛ94В-0 (ХФ) Ряд провода: AWG28# к 32#
Тип охраны окружающей среды: Галоид свободный (HF)
Высокий свет:

Мыжские разъемы коллектора

,

разъем штыря 6

Позолоченный выводной щиток для восхождения на борт снабжения жилищем тангажа 1.0мм соединителя с материалами ПА66



1, спецификация из продукта включая основные свойства данным по размера, электрическим и механическим.



 1. Элементарные сведения:
Цвет: Белый
Тангаж: 1.20мм
Цепи: 2 до 8 положения
Но. строки: Одиночный
Изоляция ОД: 0.80мм
Тип упаковки: Сумка
Ряд провода: АВГ32# к 28#
Материал изоляции: ЛКП, УЛ94В-0; ПА66, УЛ94В-0
Соответствуют части: Вафля серии А1201
Применение: Сигнал, провод взойти на борт
Терминальные материалы: Бронза светомассы
Терминал финиша: тип Золото-вспышки
Терминальный пакет: 20К ПК/вьюрок
Терминальный метод обработки: Э-штемпелевать перед полуженный

2. Электрическая характеристика:
Настоящая оценка: 1А АК, ДК
Оценка напряжения тока: 125В АК, ДК
Контактное сопротивление: 20мΩ
Сопротивление изоляции: 100мΩ
Выдерживая напряжение тока: 500В АК/минуте


3. Механическая характеристика:
Диапазон температур: -25 - 85°К
Терминальная сила ввода: 1.50кгф (максимальное)
Сила удерживания терминала/снабжения жилищем: 0.40кгф (минута)
Сила удерживания Пин: 0.50кгф (минута)



2, родственный чертеж и отчет

                                                      Чертеж продукта

провод Молекс 78172 тангажа 1.20мм для восхождения на борт снабжения жилищем для соединителей батареи хона ПУСКОВОЙ ПЛОЩАДКИ мобильных



                                                                                 Отчет по испытаниям

Этот документ свойство предприятия Син Пай и поставленное на срочном состоянии что он нет быть раскрытым, воспроизведенным или использованным, полностью или частично, для изготовления или продажи любым за исключением предприятия Син Пай.

Без своего предварительного согласия, и этого не справедливо дарует, что показать или использовать любую информацию в этом документе.



1. объем

Эта спецификация покрывает требования для эксплуатационных характеристик продукта провода тангажа 1.20мм взойти на борт

серия соединителей.



2. Конструкция, размеры, материал & плакировка

См. прикрепленные чертежи





3. Оценки & применимые провода



Деталь Стандартный
Расклассифицированное напряжение тока (максимальное) 50В АК/ДК
Расклассифицированные настоящие (максимальный) и применимые провода АВГ#28 1.5А АК/ДК
АВГ#30 1.0А АК/ДК
Температурная амплитуда температуры окружающей среды -25℃ | +85℃*

*: Включая терминальное повышение температуры





4. Электрическое представление



Описание теста Процедура Требование
4-1



Контактное сопротивление



Соединители ответной части, измерение сухой цепью, 20мВ максимальным, 10мА. (Основанный на ДЖИС К5402 5,4) 20мΩ (максимальное)
4-2 Сопротивление изоляции Соединители ответной части, придают ДК 500В между смежными терминалом или землей. (Основанный на методе 302 Конд ДЖИС К5402 5.2/МИЛ-СТД-202. Б) 100МΩ (минимальное)
4-3 Диэлектрическое выдерживая напряжение тока Сопрягайте соединители, придавайте АК 500В (рмс) на 1 минута между смежными терминалом или землей. (Основанный на методе 301 ДЖИС К5402 5.1/МИЛ-СТД-202) Отсутствие нервного расстройства.
4-4 Контактное сопротивление на гофрированной части Гофрируйте применимый провод дальше к терминалу, измерению сухой цепью, 20мВ (максимальным). , 10мА. 5мΩ (максимальное)



5. Механическое представление



Описание теста Процедура Требование
5-1 Сила ввода & разведения привода Введите и разделите соединители на тарифе скорости 25±3мм/минута. См. параграф 7
5-2 Гофрировать вытягивает вне силу Исправьте гофрированный терминал, приложите осевое вытяните вне силу на проводе на крысе скорости 25±3мм/минута. (Основанный на ДЖИС К5402 6,8) АВГ#28 0.9кгф (минута)
АВГ#30 0.7кгф (минута)
5-3 Терминальная сила ввода. Введите гофрированный терминал в снабжение жилищем. 1.50кгф (максимальное)
5-4 Сила удерживания терминала/снабжения жилищем. Приложите осевое вытяните вне силу на тарифе скорости 25±3мм/минута на терминале собранном в снабжении жилищем. 0.40кгф (минимальное)
5-5 Сила удерживания Пин Придайте осевую силу нажима на тарифе скорости 25±3мм/минута 0.50кгф (минимальное)
5-6 Стойкость Сопряганный до 10 циклов повторно тарифом цикла 10 в минуту. Контактное сопротивление: 40мΩ (максимальное)
5-7 Вибрация

Амплитуда: 1.52мм П-П

Время стреловидности: 10-55-10 Хз в 1 мельчайшей продолжительности: 2 часа в каждом С.И.З аксес.

(Основанный на МИЛ-СТД-202 методе 201А)

Возникновение отсутствие повреждения.

Контактное сопротивление 40мΩ (максимальное)

Скачкообразность 1 μсек. (Максимальный)

5-8 Физический удар ² 490м/с {50Г}, 3 хода в каждом С.И.З аксес. (Основанный на методе 213Б Конд ДЖИС К0041/МИЛ-СТД-202. А)





6. Экологические показатели и другие



Описание теста Процедура Требование
6-1 Повышение температуры Расклассифицированная настоящая нагрузка нося. (Основанный на УЛ 498) 30℃ (максимальное)
6-2 Сопротивление жары 85±2℃, 96 часов (основанных на методе 108А Конд ДЖИС К0021/МИЛ-СТД-202. А)

Возникновение отсутствие повреждения.

Контактное сопротивление 40мΩ (максимальное)

6-3 Холодное сопротивление -25±3℃, 96 часов (основанных на ДЖИС К0020)
6-4 Влажность

Температура: 40±2℃

Относительная влажность: 90~95%

Продолжительность: 96 часов

(Основанный на методе 103Б Конд ДЖИС К0022/МИЛ-СТД-202. Б)

Возникновение отсутствие повреждения.

Контактное сопротивление 40мΩ (максимальное)

Сопротивление изоляции 100МΩ (минимальное)

Диэлектрическое выдерживая напряжение тока должно встретить 4-3

6-5 Задействовать температуры

10 циклов:

a) -25℃ 30 минут

b) +85℃ 30 минут

(Основанный на ДЖИС К0025)

Возникновение отсутствие повреждения.

Контактное сопротивление 40мΩ (максимальное)

6-6 Брызги соли Полуженный 12 часа/позолоченные 24 часа выдержки к брызгам соли от решения 5±1% на 35±2℃. (Основанный на методе 101К Конд ДЖИС К0023/МИЛ-СТД-202. Б)
6-7 Газ СО2

24 часа подвержения к 50±5ппм.

Газ СО2 на 40±2℃.

6-8 Газ НХ3 подвержение 40 минут к газу НХ3 испаряясь от решения амиака 28%.
6-9 Солдерабилиты

Паяя время: сек 5±0.5.

Температура припоя: 245±5℃

Припой моча 95% из погруженной области должен не показать никакие свободные пространства, отверстия штыря
6-10 Сопротивление к паяя жаре

Рефловинг

См. параграф 8

Припаяйте железный метод

Паяя время: сек 5±0.5.

Температура припоя: 370℃ | 400℃

Возникновение отсутствие повреждения.



7. Сила ввода/разведения привода

[Блок: кгф]

Цепи Ввод (максимальный) Разведение (минимальное)
1-ое 3-ее 10тх
02 1,84 0,41 0,15 0,12
03 2,14
04 2,45
05 2,76
06 3,06





3, вопросы и ответы

К1: Вы изготовитель или торговая компания?
А: Мы изготовитель с компанией обрабатывающей промышленности 12 многолетних опытов профессиональной которая специализирует в произведении, научных исследованиях и разработки, продажах разнообразия электронных соединителей, терминалах, вафле етк.

К2: Как контролировать качество ваших продуктов?
А: Качество жизнь нашей компании. Управление штата КК каждая процедура согласно программе ИСО9001. Все разделяют аре100% испытанное перед грузить.

К3: Как могу я получить образец?
А: Образец бесплатно, но гонорар транспорта будет беаред клиентами.



К4: Чему ваши продукты приложены к?
А: Наши продукты приложены к автомобильной пользе, оборудованию конммуникатион, промышленной пользе, бытовому прибору, электронике, етк.





4, наш ряд применения продукта
Пожалуйста добросердечно проверите внизу изображение, вы можете знать наших главных партнера и клиента сразу. Вы можете сделать мудрый выбор как они. Наши продукты главным образом использованы в проводе для того чтобы связать проволокой соединяться, сила, внутри некоторых машин и некоторых приборов, или силы доски ПКБ. Кстати, все из этого продкут серии исполнены с ДОСТИГАЕМОСТЬЮ, УЛ, срандард РоХС. Для защиты фуртхур евироньмэнт, некоторые части галоид свободный.

Определите соединение монтажной платы строки, белые материалы соединителя ПА66 провода ПКБ





путь 5, доставки & оплаты

Мы можем предложить множественный путь доставки для вас, его позволим вам получить нашу часть в короткий срок. Кроме того, гибкие условия оплаты имеют в распоряжении сохранить обязанности комиссии оба для нас.

Определите соединение монтажной платы строки, белые материалы соединителя ПА66 провода ПКБ



                                                                        Политика оплаты

Полное значение заказа (валюты: УСД) Предложенные условия оплаты
Чем УСД350 ПайПал или соединение Вестер

Между УСД350 и УСД500 Западное соединение, ТТ

Между УСД500 и УСД5000 ТТ

Над УСД5000 ТТ

Гонорар комиссии кредитного письма ТТ/ПайПал/будет поделен нами совместно.
